L'AquaStation consente l'utilizzo di moduli opzionali, non pagherai mai oltre ciò che ti serve realmente. Potrai, inoltre, estendere in qualsiasi momento le funzionalità del tuo AquaStation.



Modulo Base

Modulo Prese 220v

Modulo Analisi Energetica

Modulo Dimmer

Modulo PH

Modulo Wireless

Sonde di Temperatura supplementari

Sonda Allagamento

BUS Hub

Modulo Display LCD Semplice

Modulo Display LCD TouchScreen

Telecomando

Modulo Pompe di movimento PWM

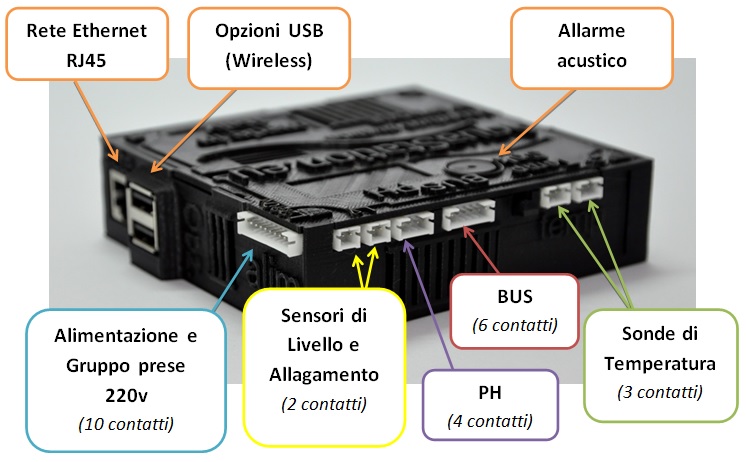

Modulo Base

 Il Modulo Base, o AquaStation, è il componente principale in grado di collegare ogni altra opzione. E’ disponibile in 2 modelli:



 Modello

Ram

 CPU

Spazio Memoria Disco

Velocità Memoria Disco

 AquaStation AS08A

512Mb

 700Mhz

8Gb

30Mb/s

 AquaStation AS16A

1024Mb

900Mhz

16Gb

45Mb/s



Con un AquaStation più capiente, sarà possibile memorizzare maggiori informazioni e storico dei valori. Con un sistema più veloce, inoltre, le operazioni di lettura e scrittura saranno più rapide, l’interfaccia più fluida ed i controlli più immediati. La qualità del supporto disco, inoltre, è superiore e con MTBF (durata media) maggiori.



AC Base

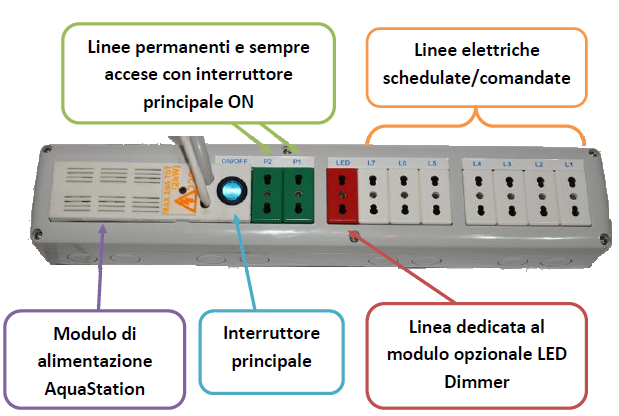

Modulo Timer 220V

Il modulo Timer 220v mette a disposizione delle linee elettriche 220Volt (MAX 10A) di tipo lineari bivalenti. Le linee sono:

  • 7 linee schedulabili o gestibili da Controllori Software (vedi in seguito);
  • 1 linea di colore Rosso, ad uso esclusivo del Modulo Opzionale “Dimmer LED” (non è possibile collegare null’altro all’infuori di questo modulo);
  • 2 linee Permanenti (di colore verde), queste linee rimangono accese sempre ed in ogni caso, sono linee permanenti e utili al riscaldatore di backup, al filtro e ad altri apparati che devono rimanere sempre accesi;

                Il modulo eroga, inoltre, energia elettrica all’AquaStation.

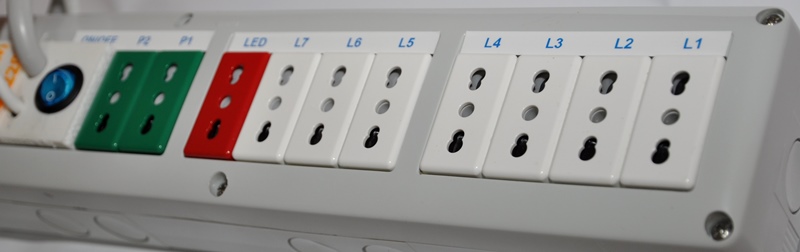

Gruppo Prese 220v

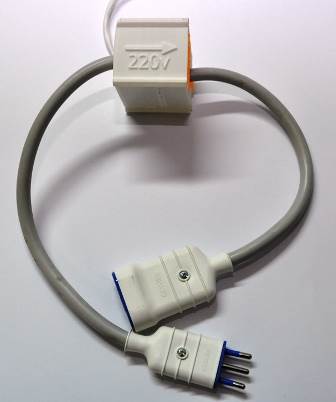

220



Differenza tra linee schedulate e linee comandate

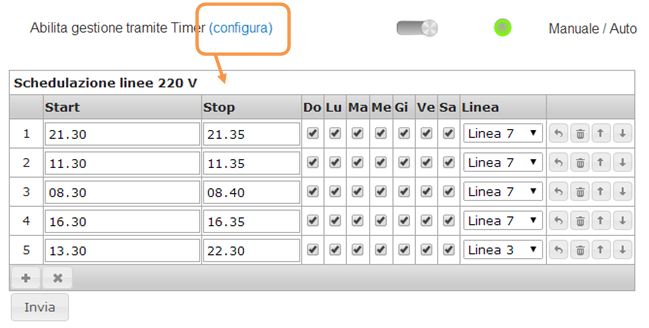

Le 7 linee gestibili possono rispondere ad una schedulazione (Timer):

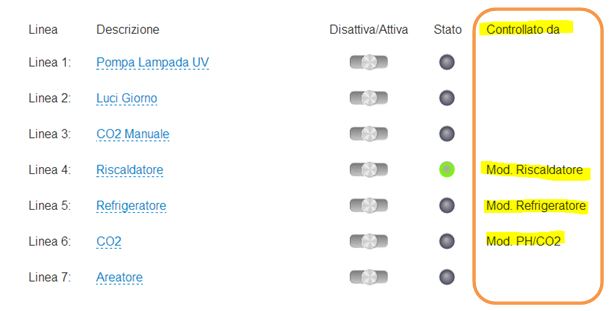

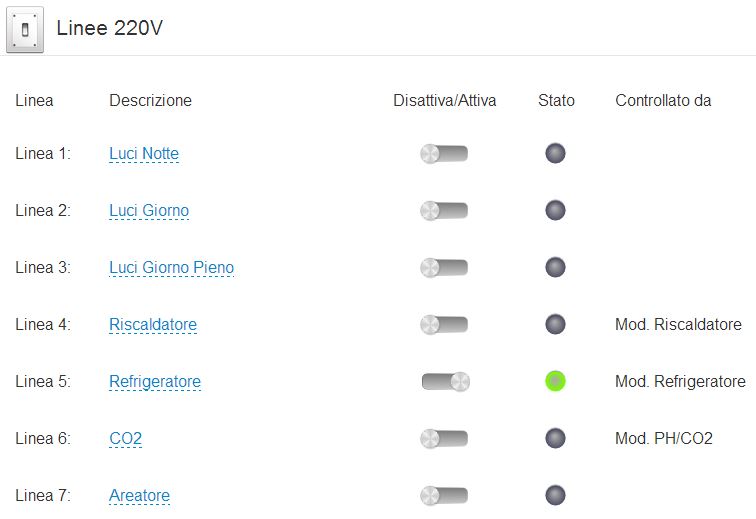

oppure rispondere a degli automatismi comandati e scatenati dalla lettura dei valori:

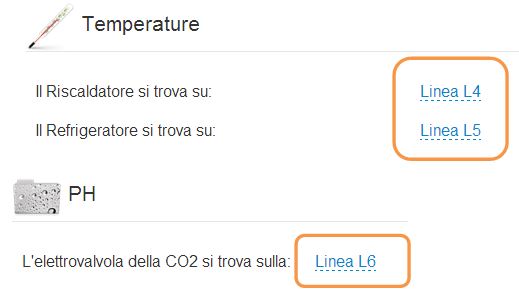

Nel Menu “Soglie di Intervento” è possibile indicare al sistema dove è collegato

  • Il riscaldatore (non incluso)
  • Il refrigeratore (non incluso)
  • L’elettrovalvola della CO2 (non inclusa)



Configurando correttamente le soglie di intervento, l’AquaStation comanderà autonomamente le prese elettriche coinvolte, accendendole e spegnendole in base alla necessità. L’esempio più frequente è quello del Riscaldatore, impostando la linea elettrica ove risiede il riscaldatore, sarà possibile accenderlo quando la temperatura scende sotto una determinata soglia.










Modulo Analisi energetica

Questo modulo consente di calcolare i consumi  relazionandoli alle LUCI, ai RISCALDATORI, alla TEMPERATURA ESTERNA e a tutto ciò che è stato collegato al dispositivo. L’analisi avviene tramite un amperometro in grado di riprodurre su grafici i consumi correlati ai dispositivi accesi in quel momento. E’ possibile visualizzare grafici giornalieri, settimanali o mensili in grado di aiutarti nel contenimento energetico.



 Watt

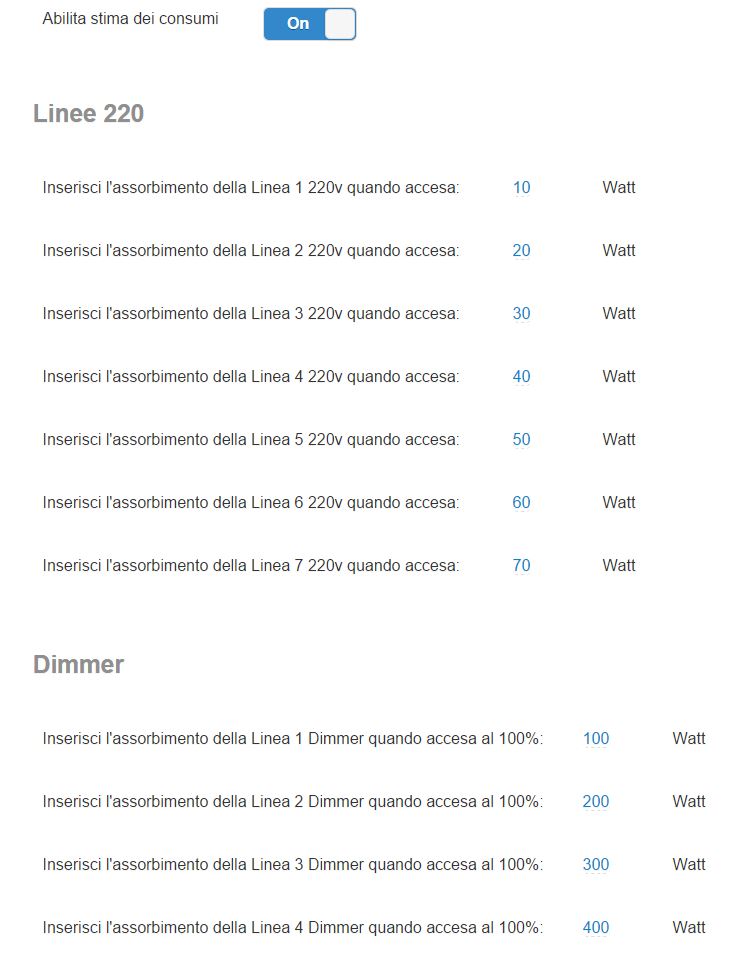

Qualora non si disponga del modulo opzionale, è comunque possibile stimare il consumo energetico compilando la schermata “Consumi Energetici Stimati”

stima consumi

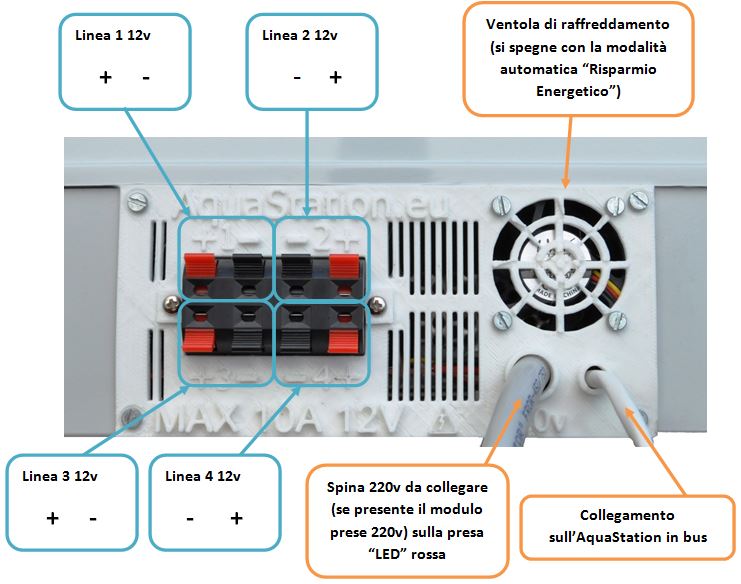

Modulo Dimmer

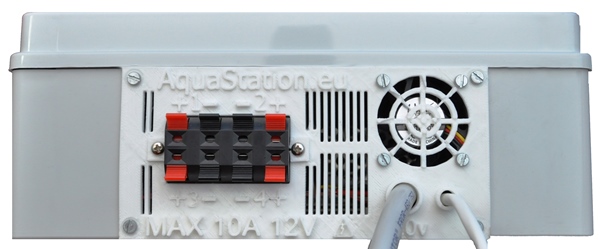

L’AquaStation, per coloro che hanno LED 12v, fornisce un alimentatore 12v da 10A dedicato alle luci oppure un controller PWM.



oppure

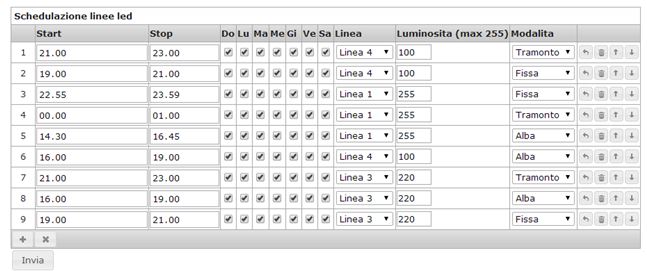

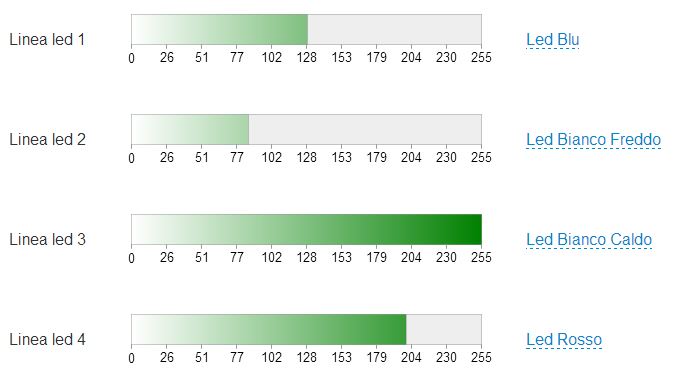

Il modulo opzionale “Dimmer LED” permette di controllare 4 linee 12v indipendenti, schedulando alba, tramonto e luminositá massima della linea (1-100%) a step di 0,4% circa (1/255), impostando la schedulazione all’interno di un menu apposito.





Il modulo Dimmer LED include l’alimentatore 12v da 10A dedicato alle luci, quindi non é necessario che i tuoi LED 12v abbiano alimentazione autonoma.

Il massimo carico consentito è di 10A complessivi e comunque mai oltre i 4A per linea.

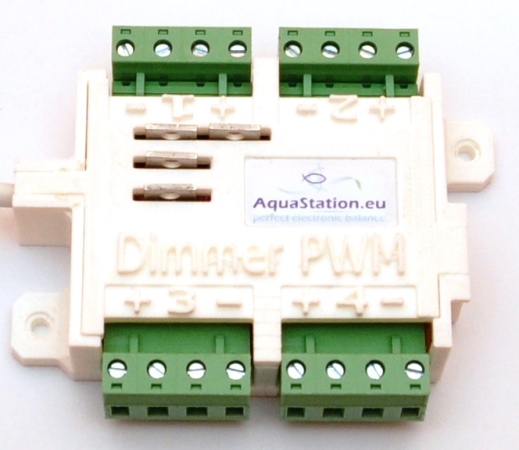

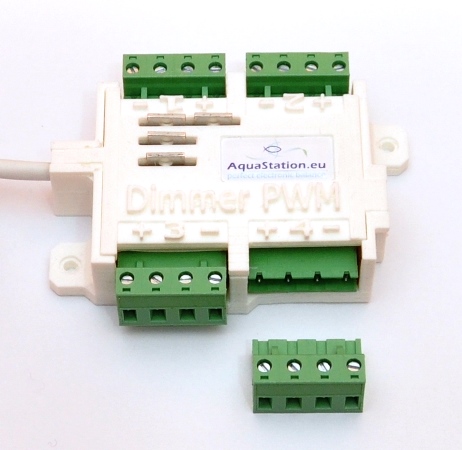

Se possiedi una plafoniera PWM compatibile con gli alimentatori MW LPF-25D, potrai comandarli mediante il modulo Dimmer PWM che non contiene l'alimentatore ma eroga il controllo elettronico PWM.




Modulo PH

 Prevede:

  • sonda PH
  • liquido di conservazione
  • su richiesta e senza costi aggiuntivi: liquidi per taratura



L’utilizzo della sonda permette la lettura dei valori del PH in tempo reale, la possibilità di comandare un'elettrovalvola 220v (non inclusa, necessario il modulo opzionale Prese 220v) per azionare il tuo impianto di CO2 (non incluso) e ricevere email di alert per PH fuori soglia.

Il liquido di conservazione occorre nel caso in cui vi sia il non utilizzo per un tempo prolungato o per l’invio  in taratura.

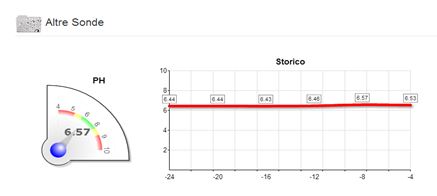

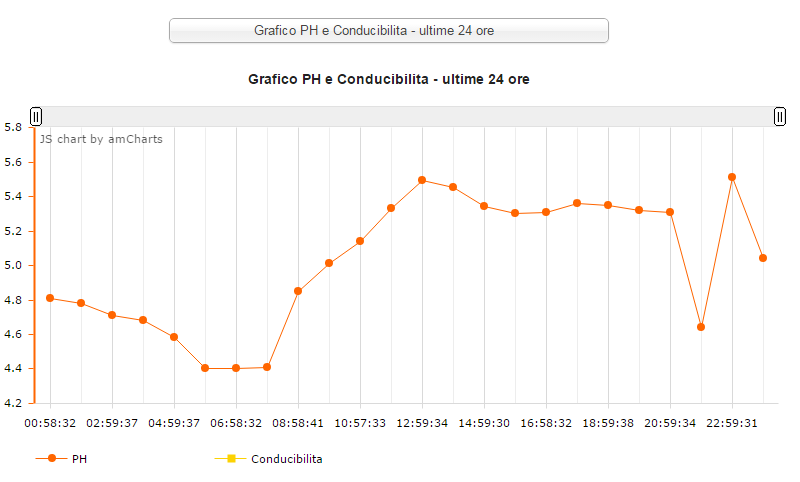

Grafico PH








Modulo wireless



L'AquaStation si configura via interfaccia web, si aggiorna utilizzando internet ed invia alert via email inerenti ai dati raccolti dalle sonde (temperatura troppo bassa, riscaldatore insufficiente, ph fuori soglia, consumo energetico eccessivo, etc..).

L'AquaStation base viene fornito di una porta di rete ethernet RJ45 10/100Mbit, tuttavia questo modulo consente il collegamento ad una rete wireless, evitando quindi di portare cavi di rete sul modulo.

Ti consigliamo sempre di collegare l’apparato ad una rete con connessione internet (con o senza modulo wireless).

Elenco delle funzionalità non erogabili senza connessione ad internet (Wifi opzionale oppure Cablata inclusa):

  • Aggiornamenti di sistema
  • Invio di alert via email
  • Salvataggio delle configurazioni in cloud
  • Verifica anomalie in cloud
  • Consultazione dei valori da dispositivi mobili
  • Aggiornamento dinamico delle firme/banner contenenti i valori
  • Abilitazione dei moduli opzionali





Il modulo supporta gli standard IEEE 802.11n (draft), IEEE 802.11g, IEEE 802.11b con Data Rate: 802.11n: up to 150Mbps (downlink) and up to 150Mbps (uplink) , 802.11g: 54 / 48 / 36 / 24 / 18/ 12 / 9 / 6 Mbps auto fallback, 802.11b: 11 / 5.5 / 2 / 1 Mbps auto fallback. Frequenze  2.4GHz ISM.

NB: Il controller funziona, per motivi di sicurezza, esclusivamente con reti crittografate in WPA o WPA2, TKIP e AES. Le reti Open, quelle WEP e le WPA-Enterprise (con Server Radius) non sono supportate. Gli access point domestici normalmente già da molti anni sono compatibili con queste impostazioni.

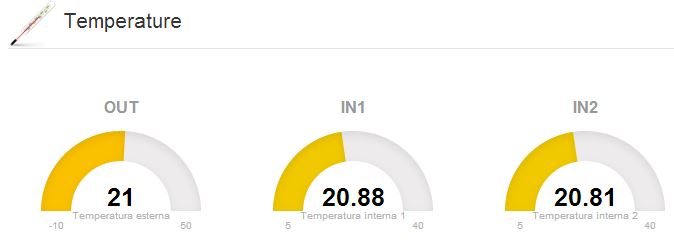

Sonde di temperatura

L'AquaStation è in grado di:

  • Monitorizzare la temperatura mediante 1 o 2 sonde ridondate tra di loro;
  • Accendere e spegnere automaticamente Riscaldatori e Refrigeratori;
  • Inviare allarmi via email in caso di sbalzi eccessivi, sonde con temperature eccessivamente differenti, problemi ai riscaldatori, probabile potenza del riscaldatore insufficiente (acceso per troppo tempo);



Con due sonde ridondate tra di loro puoi effettuare una media (molto utile in caso di vasche sopra i 300lt con zone di temperatura differenti) e accorgerti di problemi di taratura di una delle due sonde.






Sonda di allagamento

Con la sonda di verifica allagamento o raggiungimento di livello l'AquaStation, rilevando acqua dentro il box di analisi, sarà in grado di inviarti un'email di alert e (se impostato) spegnere o accendere una presa elettrica 220v.








Bus Hub

Le seguenti periferiche vengono collegate sul connettore “BUS”:

  • Modulo Dimmer LED
  • Modulo Analisi Energetica
  • Display LCD
  • Modulo Conducibilità



L’AquaStation ha una porta BUS, duplicabile mendiante l’apposito accessorio “Bus Hub”. Il bus hub estende di ulteriori 2 porte bus (ne occupa una e ne fornisce tre).

E’ possibile mettere i bus in cascata.

bus






Display LCD Semplice

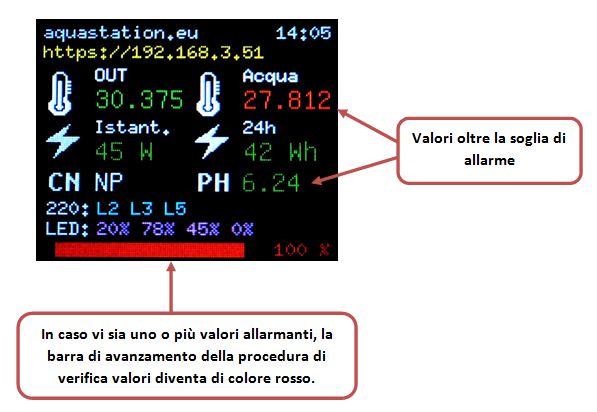

Il Display LCD consente di visualizzare a video le informazioni riguardanti i valori dell’acqua. Valori di colore verde indicano una misurazione entro le soglie di sicurezza, valori di colore rosso invece richiamano l’attenzione su misurazioni allarmanti.

Qualora uno o più componenti opzionali non siano presenti, al posto del valore sarà indicata la dicitura “NP” (non presente).

Valori fuori soglia di allarme, restituiscono campi rossi anziché verdi. La soglia è indicata nella schermata “soglie di intervento” e corrisponde alla tolleranza specificata per l’invio delle email di alert.

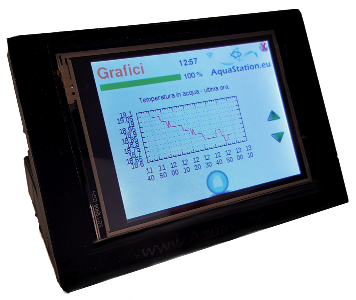

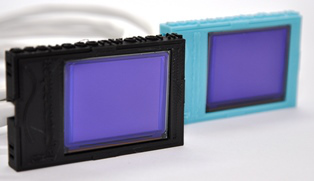

Display LCD TouchScreen

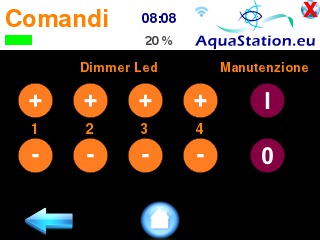

Mediante il Display TouchScreen è possibile consultare grafici, impartire comandi rapidi e settare l'accesso alla rete e al cloud. Il display è pensato per comunicarti immediatamente anomalie, allarmi e problemi in vasca.

Display TouchScreen   Display TouchScreen

Display TouchScreen      Display TouchScreen

 Display TouchScreen     Display TouchScreen

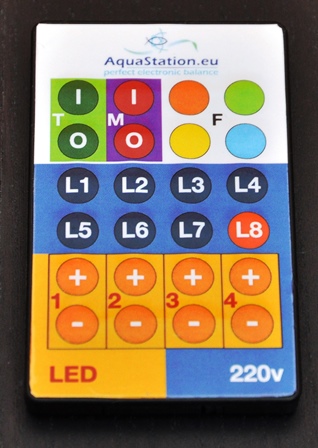

Telecomando

Telecomando in grado di impartire comandi rapidi e prestabiliti.

- Accensione e spegnimento di tutte le linee 220v

- Dimming delle 4 linee LED

- Abilitazione e disabilitazione dei timer

- Attivazione della funzione "Manutenzione Vasche" per l'accensione rapida di tutte le luci, anche LED

Possiede, inoltre, 4 tasti funzione configurabili a piacimento.

Telecomando

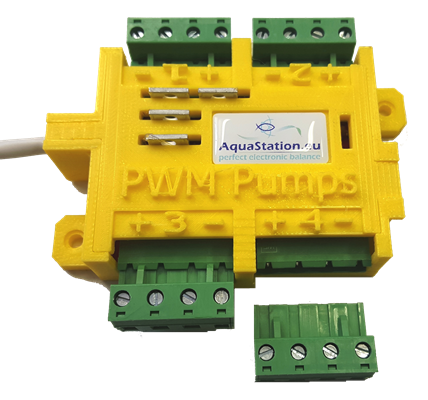

Modulo Pompe di movimento PWM

Il modulo PWM Pump. similarmente a quanto accade con il modulo “Dimmer PWM senza alimentatore”, è in grado di gestire 4 linee indipendenti con Pompe PWM 1-10v.



Il sistema è in grado di pilotare alimentatori e driver PWM con un voltaggio da 0,5v a 10,2v. Le fasi DIMM+ e DIMM- solo collegate da una resistenza di 560 ohm per evitare l’accensione completa nei modelli di alimentatori che a 0v accendono al massimo.



Il modulo Dimmer si collega al BUS.

PWM Pumps

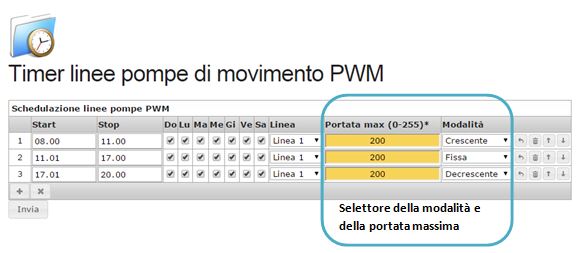

Via software è possibile controllare il modulo impostando delle schedulazioni

PWM Pumps

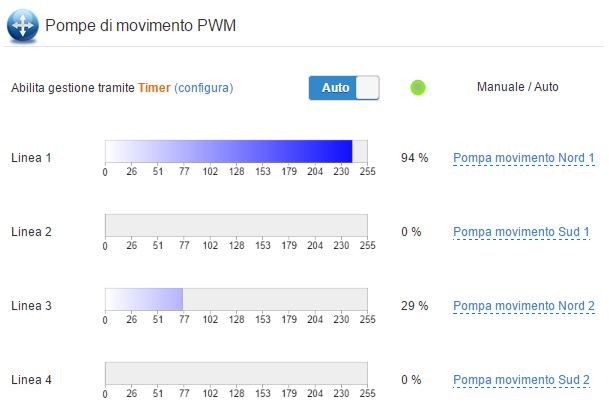

Nella dashboard è possibile definire, come al solito, le velocità e le impostazioni manuali o schedulate.

PWM Pumps
